フラッパー式流量スイッチ

製品概要

スプリングを使用していないため、スプリングの経年変化や錆・腐食・異物の詰まりといった問題がありません。磁力を利用しているので高精度で、口径が1/2”または3/4"”のパイプに取り付けられます。オプションでRc1"(SUS304)も製作できます。

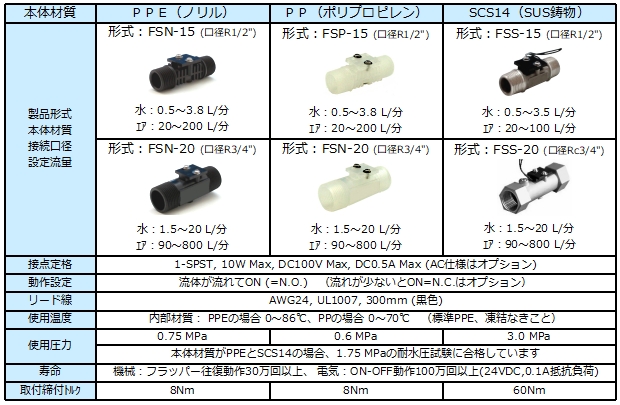

特長

・0.5L/分~20L/分の水の流量検出
・20L/分~800L/分のエアの流量検出
・取付口径 15A (1/2") または20A( 3/4")
・本体材質は PPE(ノリル:標準)、PP、SCS14(ステンレス鋳物)から選択
・内部材質は、PPE (ノリル:標準)、PPから選択
・少ない圧力損失

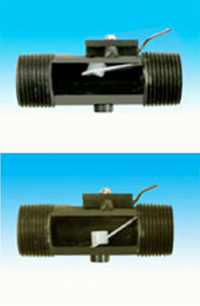

原理

水が流れて設定流量になると、フラッパーは押し上げられ、フラッパー内の永久磁石が、スイッチ板内のリードスイッチを動作させます。
流量が減少すると、フラッパーは下降して、接点は切れます。
磁石の磁力、フラッパーの形状、スイッチ板の固定位置で、工場出荷前に流量を設定しています。

用途例

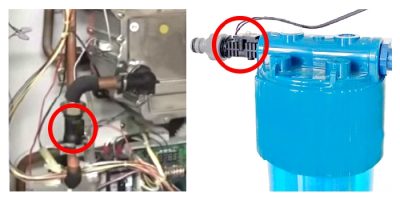

給湯器では、蛇口をひねって給湯器に水が入ったのを検知して、着火を準備します。浄水フィルターでは、下流工程で流量の低下を検知して、フィルター交換シグナルを出力します。
その他、ボイラーの空焚き防止、殺菌装置の稼動、炭酸水シャワーのバルブON-OFF、水冷式冷却装置のファン稼動など。
